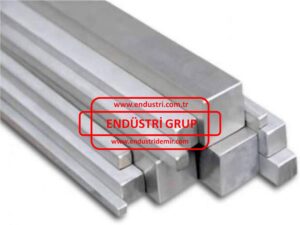

Kare içi dolu Demir
Kare dolu demirler, sıcak haddeleme yöntemine tabi tutularak üretilmektedir. Bu ürünlerin mevcut köşeleri birbirine eşit olmakla birlikte yüksek dayanıklılık özelliğine sahiptir. Aynı zamanda sektörel kullanım amaçlarına göre soğuk çekme yöntemi kapsamında da üretilebilmektedirler. Tüm köşeleri birbirine eşit ölçüdedir.Metot kaynak ile metal seleklerle kaynatılır veya özel işleme yöntemiyle zemine bağlanır. Düzgünlük oranları, raylar için belirlenen “B KLAS” klasmanından daha kötü olmamalıdır. Eğer bahsedilen düzgünlük oranı b klasından daha düşükse, vinçte yürüyüş problemleri, vinçin gürültülü yürüyüşü, erken tekerlek aşınımı ve vinç kasılmalarına sebep olabilir.
| Ebat | Et Kalınlığı (mm) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3 | 7.1 | 8.0 | |
| Ağırlık (kg/mt) | ||||||||||||||||
| 10x10 | 0.17 | 0.20 | 0.23 | 0.25 | 0.28 | 0.32 | - | - | - | - | - | - | - | - | - | - |
| 15x15 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.52 | 0.63 | - | - | - | - | - | - | - | - | - |
| 20x20 | 0.36 | 0.42 | 0.48 | 0.54 | 0.59 | 0.70 | 0.86 | 1.12 | - | - | - | - | - | - | - | - |
| 25x25 | - | 0.53 | 0.60 | 0.68 | 0.75 | 0.89 | 1.10 | 1.44 | 1.89 | 1.90 | - | - | - | - | - | - |
| 30x30 | - | 0.64 | 0.73 | 0.82 | 0.90 | 1.08 | 1.34 | 1.75 | 2.15 | 2.39 | - | - | - | - | - | - |
| 35x35 | - | - | 0.85 | 0.97 | 1.07 | 1.27 | 1.57 | 2.07 | 2.54 | 2.86 | - | - | - | - | - | - |
| 40x40 | - | - | 0.97 | 1.09 | 1.21 | 1.44 | 1.81 | 2.38 | 2.93 | 3.33 | 4.09 | - | - | - | - | - |
| 50x50 | - | - | - | - | - | 1.84 | 2.28 | 3.01 | 3.72 | 4.28 | 5.51 | 6.56 | - | - | - | - |
| 60x60 | - | - | - | - | - | - | 2.75 | 3.64 | 4.50 | 5.22 | 6.76 | 8.13 | - | - | - | - |
| 70x70 | - | - | - | - | - | - | 3.23 | 4.26 | 5.29 | 6.16 | 8.02 | 9.70 | - | - | - | - |
| 80x80 | - | - | - | - | - | - | 3.62 | 4.89 | 6.07 | 7.10 | 9.28 | 11.30 | 13.20 | 13.50 | - | - |
| 90x90 | - | - | - | - | - | - | 4.08 | 5.52 | 6.86 | 8.04 | 10.50 | 12.80 | 15.10 | 15.50 | - | - |
| 100x100 | - | - | - | - | - | - | - | 6.15 | 7.64 | 8.99 | 11.70 | 14.20 | 17.00 | 17.50 | 19.40 | 21.40 |
| 120x120 | - | - | - | - | - | - | - | - | - | 10.80 | 14.20 | 17.40 | 20.70 | 21.40 | 23.80 | 26.40 |
| 140x140 | - | - | - | - | - | - | - | - | - | - | 16.80 | 20.50 | 24.50 | 25.40 | 28.30 | 31.40 |
| 150x150 | - | - | - | - | - | - | - | - | - | - | 18.00 | 22.10 | 26.40 | 27.40 | 30.50 | 33.90 |
| 160x160 | - | - | - | - | - | - | - | - | - | - | 19.20 | 23.80 | 28.30 | 29.30 | 32.70 | 36.50 |
| 180x180 | - | - | - | - | - | - | - | - | - | - | 21.80 | 26.80 | 32.10 | 33.30 | 37.20 | 41.50 |
| 200x200 | - | - | - | - | - | - | - | - | - | - | 24.20 | 29.90 | 35.80 | 37.20 | 41.60 | 46.50 |
| 220x220 | - | - | - | - | - | - | - | - | - | - | - | 33.20 | 39.60 | 41.20 | 46.10 | 51.50 |
| 250x250 | - | - | - | - | - | - | - | - | - | - | - | 38.30 | 45.20 | 47.90 | 53.70 | 60.30 |
| 260x260 | - | - | - | - | - | - | - | - | - | - | - | - | 47.10 | 49.10 | 56.00 | 61.60 |
| 300x300 | - | - | - | - | - | - | - | - | - | - | - | - | 55.10 | 57.80 | 64.90 | 72.80 |
| 350x350 | - | - | - | - | - | - | - | - | - | - | - | - | - | 66.90 | 75.10 | 84.20 |
| 400x400 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 96.70 |
